관형 교환기의 유지 보수를 위해 SkpChem은 전 산업분야에 걸친 다양하게 사용하고 있는 관형 열교환기(shell & tube heat exchanger)의 Fouling 물질을 침적 또는 무분해 CIP(Cleaning In Place)의 순환 세정 방법으로  제거할 수 있는 세정제를 개발 및 공급하고 있습니다. 다양한 금속 재질 (카본 스틸, 스테인리스 스틸, 구리 및 알루미늄의 합금 etc.)에 축적된 다양한 부착물(미네랄 스케일, 냉각수 및 해수 스케일, 금속 산화물, 변성 오일 및 탄화물 etc.) 을 효과적으로 용해 제거 할 뿐 아니라, 모든 금속의 모재에 전혀 손상을 주지 않고 원래의 상태로 복원 할 수 있습니다.  다양한 형태, 재질, 부착물에 따른 세정제 및 세정 방법을 제공하고 있습니다.

최근에는 정비 기간 단축 및 비용 절감을 위해 CIP Cleaning (현장 세정)이 선호되고 있는 추세 입니다.

More Details

​3.Shell & tube 열교환기의 세정 기술

shell & tube cleaning technology


​다양한 형태의 Shell & tube 열교환기


열 전달면이 각종 무,유기물로 fouling 된 상태

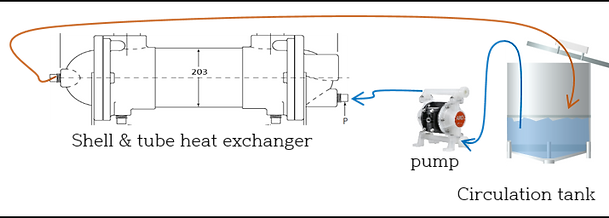

Shell & tube 열교환기의 순환 세정

CIP Cleaning : 화학적 스케일 제거는 장비를 분해 할 필요가 없는 효과적인 현장 세정 솔루션입니다.(=On-line cleaning)

     Chemical descaling is an effective clean-in-place solution that

     doesn’t require disassembling equipment.

소형 열교환기의 순환 세정

Shell side 및 tube의 냉각수 계통에 축적된 스케일 소형 열교환기의 경우 세정 방법의 적용은 채움, 침적, 순환 세정을 병행하여 시행 할 것인지를 상황에 따라 용이한 방법으로 선택합니다.


스케일이 모재의 손상없이 완벽하게 제거된 모습

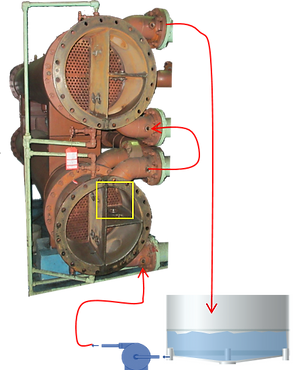

해수 열교환기의 복원

선박 purifier lube oil heater의 세정

선박의 engine room은 밀페된 공간으로서의 특징이 있으므로,  장치의 세정 작업에 있어서 유해 화학물질 및 가연성 용제를 사용 하는 것은 위험하며, 규정상 제한되어 있으므로 적합한 세정제를 사용하는 것이 중요한 요소입니다

오일 냉각기의 냉각수 계통의 세정

본 오일 냉각dyd 열교환기는 tube 내벽에 홈(groove)이 있는 tube는 열전달 면적이 커 효율이 증대되는 반면 Scale 이 형성되면 물리적 방법으로 제거하는 것은 곤란합니다. 화학적 방법으로 스케일을 제거하는 것이 바람직합니다.

철강 회사의 열교환기 세정

Shell side에 복합 화학 무기 물질로

fouling 된 상태


약 6시간 침적 후 불려진

Deposits을 수세하여 제거


세정이 완료된 stainless steel bundle

화력발전소의 해수 열교환기(CCW)의 세정

발전소의 대형 냉각수 열교환기는 해수를 사용하며, 열교환기 내부에 어패류 및 해수 스케일로 fouling 됩니다. tube pigging 및 고압 분사 튜브 노즐을 사용하는 물리적인 방법으로 세척하고 있으나, Hard 한 Scale은 제거되지 않고, 균일한 세정이 불가능 하며, 대형이며 tube bundle을 취외 할 수 없는 형식이어서shell side 스케일은 제거가 불가능합니다.

SKP 의 ECOS-S2 세정제를 적용하면, 모재에 전혀 손상없이 tube 및 shell side 스케일을 동시에 세정 할 수 있습니다.

고형 화학물질의 fouling deposits의 세정

정유공장의 특수 물질이 고형화 된 화학물질의 제거 사례로서, 화학 반응에 의해 형성된 스케일이며, 유독가스 발생을 억제하는 fine chemical 로 Fill & soaking 방법을 적용하였습니다.
